肯拓進口美國SWEK截止閥的流向分析(二)

發布時間2019-10-03人氣:589

肯拓進口美國SWEK截止閥的流向分析(二)


美國進口截止閥閥體結構:             美國進口截止閥可以布置成使閥瓣在流體流動的同一方向上關閉。當閥瓣逆流動方向關閉時,流體動能阻礙關閉,但有助于閥門打開。當圓盤在相同的流動方向關閉時,流體的動能有助于關閉,但阻礙打開。這種特性是在其他必要的設計時,快速停止閥是必要的。截止閥也有缺點。簡單截止閥最明顯的缺點是兩個或兩個以上的流體直角旋轉造成的高水頭損失。流道中的障礙物和不連續性會導致水頭損失。在大型高壓管路中,脈動、沖擊和壓力降產生的流體動力效應會損壞閥內件、閥桿填料和執行器。此外,大尺寸的閥門需要相當大的功率才能運行,在高壓應用中尤其嘈雜。截止閥的其他缺點是用于裝配的大開口,比相同額定流量的其他閥門的重量要大一些,以及安裝在閥桿上的閥瓣的懸臂安裝。


由于截止閥閥體的角度,存在高水平的水頭損失。壓頭損失是指液體在系統中流動時總壓頭降低的程度。總水頭損失可以通過計算仰角、速度頭和壓頭來計算。雖然水頭損失在流體系統中不可避免,但由于流道中的障礙物和不連續性(如截止閥設計的S形)而增加。閥體和流動管是圓的和光滑的,以提供系統流而不產生湍流或噪聲。為避免在高速下產生額外的壓力損失,管道應為恒定面積。

肯拓進口工業截止閥有三種主要類型(盡管也有定制設計):角度設計、Y形和Z形。

肯拓進口美國SWEK截止閥流向 (2).png     肯拓進口角形截止閥結構.png

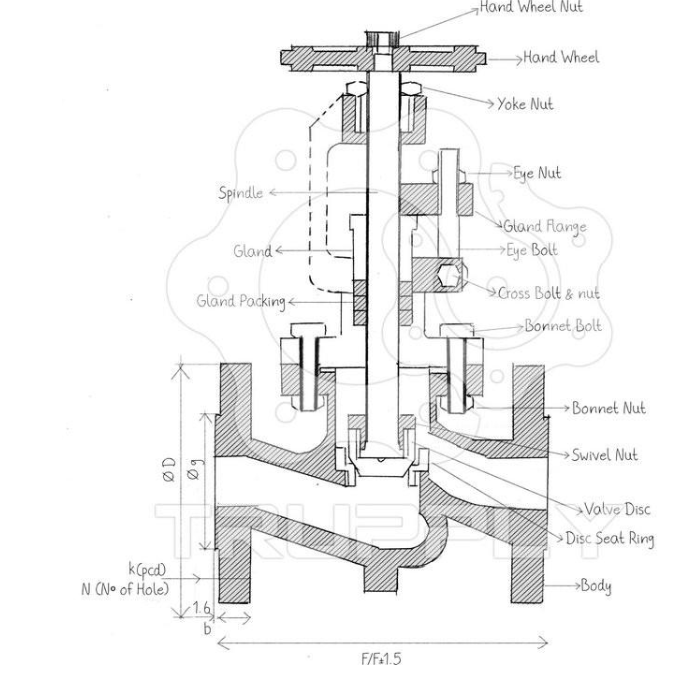

    Z形(也有T型主體):              最簡單的設計和最常見的水應用是z體。Z體如圖9所示。對于這個身體設計,Z形橫膈膜或球狀體包含的座位。閥座的水平設置使閥桿和閥盤與管道軸線成直角運動。閥桿穿過閥蓋,閥蓋連接在閥體頂部的一個大開口上。這種對稱的形式簡化了制造、安裝和修理。如圖所示,截止閥瓣可以從流道中完全移除,也可以完全關閉流道。截止閥操作的基本原理是閥瓣離開閥座的垂直運動。這導致閥瓣和閥座環之間的環形空間隨著閥門關閉而逐漸關閉。這種特性使截止閥具有良好的節流能力,從而可用于調節流量。因此,截止閥可用于停止和啟動流體流量以及調節流量。與閘閥相比,截止閥通常產生更少的閥座泄漏。這是因為閥盤與閥座接觸的角度更為直角,這使得關閉閥盤的力能夠緊密地固定在閥盤上。

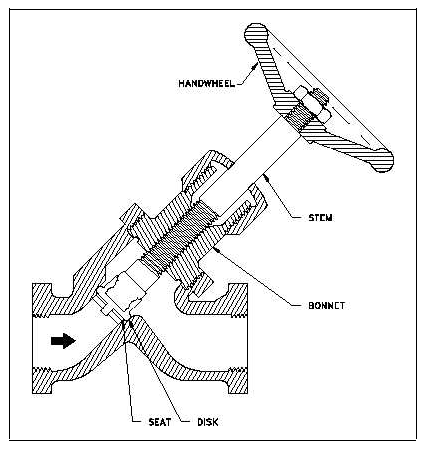

Y型車身設計:              上圖顯示了典型的美國進口Y型閥體截止閥。這種設計是對截止閥固有的高壓降的一種補救措施。閥座和閥桿的角度約為45。該角度產生一個更直的流動路徑(在完全打開),并提供閥桿,閥蓋和包裝一個相對耐壓信封。截止閥最適用于高壓和其他苛刻的服務。在小尺寸的間歇流中,壓力損失可能不如Y形機構設計的其它考慮因素重要。因此,小Y形球閥的流道不像大型閥門那樣流線型。

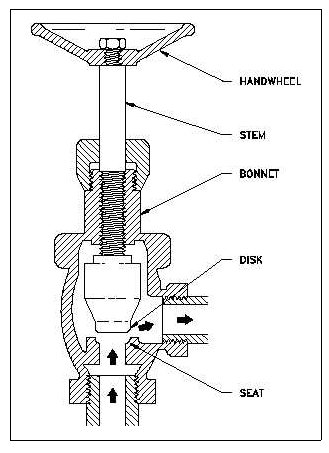

角閥設計:
如上圖所示,美國進口角閥截止閥設計是基本截止閥的簡單修改。 膜片的兩端成直角,可以是簡單的平板。 流體僅需旋轉90圈就可以流過,并且比普通球閥的排放更對稱地向下排放。 角閥體設計的一個特殊優點是它既可以充當閥門又可以充當管道彎頭。 在中等壓力,溫度和流量條件下,角閥與普通截止閥非常相似。 角閥的排放條件有利于流體動力學和腐蝕。
